[리니어모터] 초소형 리니어모터 LINAX_Lxc

안녕하세요.

엠투플러스(M2Plus)의 리모를 찾아서 입니다.



가구, 가전제품, 자동차, 핸드폰 등등

어떠한 매장에 가게 되면 Best 제품이 하나씩은 다 있죠.



저희 엠투플러스(M2Plus) 에서 취급하고 있는 리니어모터 중에서도 Best라고 불리는 리니어모터가 있습니다.

점점 더 작아지고 점점 더 경량화되어 보다 정밀한 장비, 기기들이 제작됨으로써 리니어모터 중에서도 소형,

초소형 리니어모터를 찾으시는 분들이 정말 많아졌습니다.

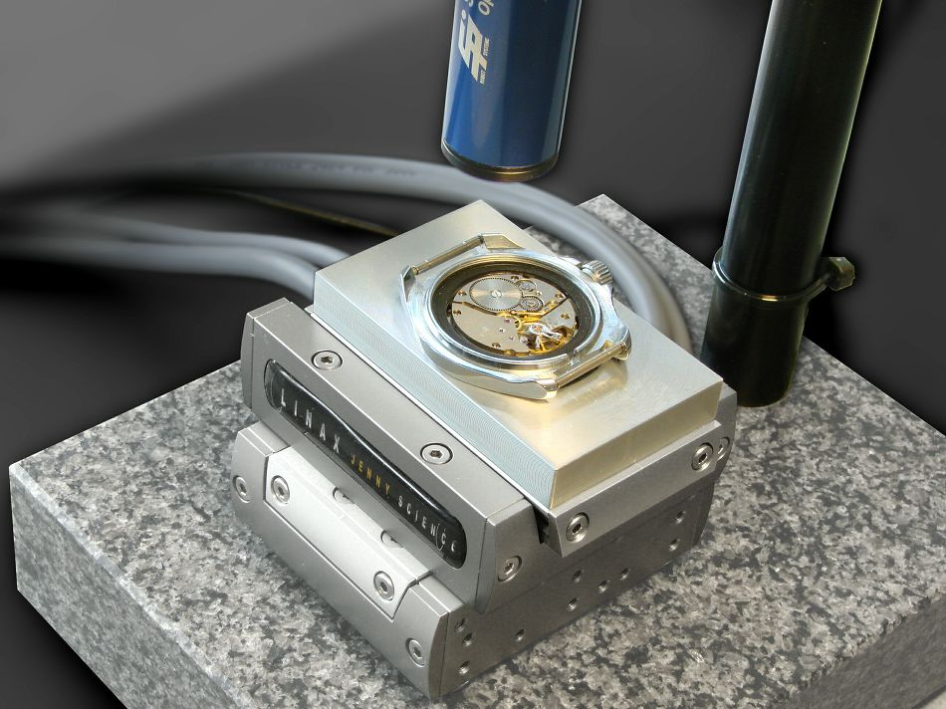

오늘은 LINAX Sierise 중 초소형 리니어모터인 Lxc 제품을 소개해드리려 합니다.











Lxc의 c는 Compact의 약자로 소형 리니어모터를 뜻합니다.

초소형의 Lxc 슬라이드 시리즈는 특허받은 모노블록 디자인에 바탕을 두고 있습니다.

코일은 모노블록 안에 있으며, Optical Scale을 장착한 Magnet는 이동 슬라이더 위에 있습니다.

Magnet를 장착한 슬라이더가 움직이고 코일은 움직이지 않는 구조로 즉, 케이블은 이동하지 않고, 케이블 체인은 단축 사용 환경일 경우 필요하지 않습니다.







소형 리니어모터인 Lxc는 수직보정장치(Wight Compensation)의 옵션이 가능합니다.

리니어모터를 Z 축으로 사용할 경우 에어 노즐을 통해서 스트로크의 위치를 컨트롤하고 기존의 검사장비 및 물체들에

낙하되어 떨어져 버리는 현상을 방지하여 기존의 볼 스크류 모터로 나던 택 타임을 더욱 향상하는 결과를 가져오게

되었습니다. 모터가 수직 가중이 없이 작동하기 때문에 발열이 거의 없으며 수직 움직임이 좋고 동시에 에너지가

절약됩니다.















 ㅣ제품 정보

• Resolution : 1um
• Repeatability : ±1um
• Max Speed : 4.0m/s2
• Max Acceleration : 100m/s2





소형 리니어모터 Lxc Serise는 또 하나의 특징으로 Cross-roll cage 기능이 있습니다.

슬라이드 위 어느 위치에 물체를 올려놓아도 중심부에 위치한 것처럼 포스 컨트롤을 해주어

힘 분산을 막아주는 기능입니다.

Dirty wiper는 stage 위에 이물질을 밀어내는 기능을 가지고 있는데 이 또한 옵션으로 선택하실 수 있습니다.







소형 리니어모터의 가장 작은 사이즈는 위의 참고 그림과 같이 가로 64mm, 세로 25mm 로 구성되어 있고

조금 더 큰 사이즈는 가로 92mm, 세로 32mm 로 제공되어집니다.

44mm 사이즈의 제품이 현재 가장 인기가 있고 사용도도 높습니다.

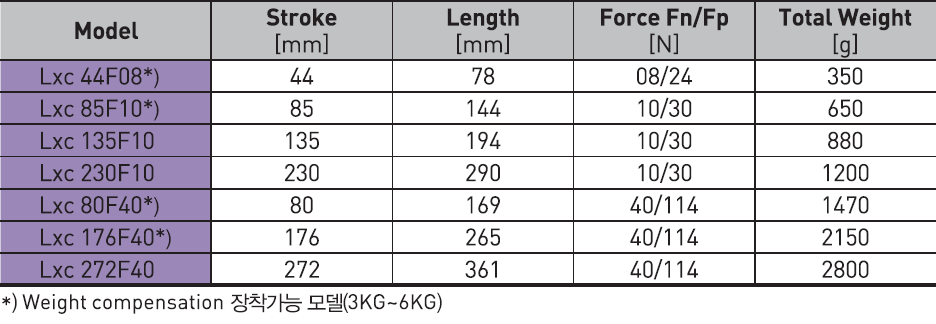

ㅣ소형 리니어모터 Lxc 모델별 스펙
