리니어모터(LinearMotor)를 찾고 계시나요?

안녕하세요.

엠투플러스(M2Plus)의 리모를 찾아서 입니다.



구동 기기의 기능들이 하나로 합쳐졌을 때 얻을 수 있는 시너지 효과는 상당히 큽니다.

물론 아이템에 따라 차이가 있지만 모터, 센서, 컨트롤러, 드라이브를 통합하거나 포스 토크 센서를 하나의 하드웨어로 일체화 한다는지 또는 특정 기능이 통합된 모듈들을 용도에 따라 자유롭게 시스템으로 구성할 수 있다는 것은 로봇을

비롯한 자동화 설비를 유연하게 설계할 수 있다는 장점이 있습니다.







리니어모터의 대표 기업 'Jenny Science'

제니사이언스는 스위치에 위치하고 있는 회사로써 20년간 축적된 기술력을 바탕으로 통합된 모듈 솔루션으로

업그레이드된 모듈러 시스템의 대표기업입니다.

리니어모터와 이를 구동하기 위한 컨트롤러 및 드라이버를 하나의 세트로 구성함으로써 완벽한 시스템을 창출해낸

기업입니다.





모터와 컨트롤러, 드라이버를 통합했을 경우 얻을 수 있는 장점이 다양합니다.



제어를 위한 별도의 공간이 필요 없기 때문에 시스템이 컴팩트해지고, 경량화를 실현할 수 있으며 무엇보다

엔지니어들이 로봇자동화 시스템을 구축하기가 간편해집니다.



제니사이언스는 연구개발부터 제품에 대한 테스트, 양산에 이르기까지 자체적으로 수행함으로써 더욱

고품질의 모듈형 시스템을 제공하고 있습니다.



저희 엠투플러스에서는 오랫동안 로봇 자동화 설비를 위한 부품 개발 및 셋업, 제작, 판매를 경험해온

노하우를 바탕으로 더욱 유연하고, 합리적인 시스템을 제안하고 있습니다.







각각의 개성을 가지고 있는 리니어모터

제니사이언스의 주요 라인업은 리니어모터인 LINAX와 전동 슬라이더 ELAX, 그리퍼 ROTAX, 서보 컨트롤러와

드라이버 기능을 통합한 XENAX 로 구성되어 있습니다.



각 리니어모터는 최대 4m/s의 속도와 100m/s2(10G)의 가속도, 1um의 분해능의 스팩을 보유하고 있습니다.



Ethernet TCP/IP와 RS232 등의 통신환경에서도 이용이 가능하고, 추가적인 Bus 옵션으로 EtherCAT, POWERLINK, PROFINET, CANopen 등의 통신도 지원하고 있습니다.







 LINAX 제품의 라인업

LINAX의 라인업은 각각의 특징별 이니셜을 조합해 Lxc, Lxu, Lxs, Lxe로 불리우고 있습니다.



Lxc(Compact) 는 초소형의 슬라이드 시리즈로 특허 출원된 모노블록 디자인에 바탕을 두고 있습니다.

코일이 모노블록 내부에 위치하고 있으며 옵티컬 스케일을 장착한 마그네트는 이동 슬라이더 위에 위치해 코일의

움직임 없이 슬라이더 구동이 가능합니다.



Lxu(Universal) 은 다양한 형태로 설비 구성이 가능한 최고의 멀티플레이어로 슬라이더 고정자, 앞면 등에 조립이

가능한 고정자-가동자 역할 치환이 가능한 구조의 시리즈입니다. 여기에 슬라이딩 캐리지를 통과하는 네 개의

긴 구멍을 이용해 Lxu 슬라이드 뒷면을 직접 연결하는 단순한 작업만으로 X-Z 핸들링을 위한 조립을

손쉽게 할 수 있습니다.





Lxs(Shuttle) 은 최대 1,600mm의 긴 스트로크를 자랑하고 있는 리니어모터로 넓은 바디 구조로 디자인되어

높이가 38mm에 불과하며, 넓은 가이드 레일로 인해 중량물에도 견딜 수 있습니다.





Lxe(Exclusive) 는 리니어모터의 캐리지 슬라이더를 통과하는 특수한 커버로 마그네트를 보호하고, 이물의 침투를

방지하는 클린 사양의 제품입니다.

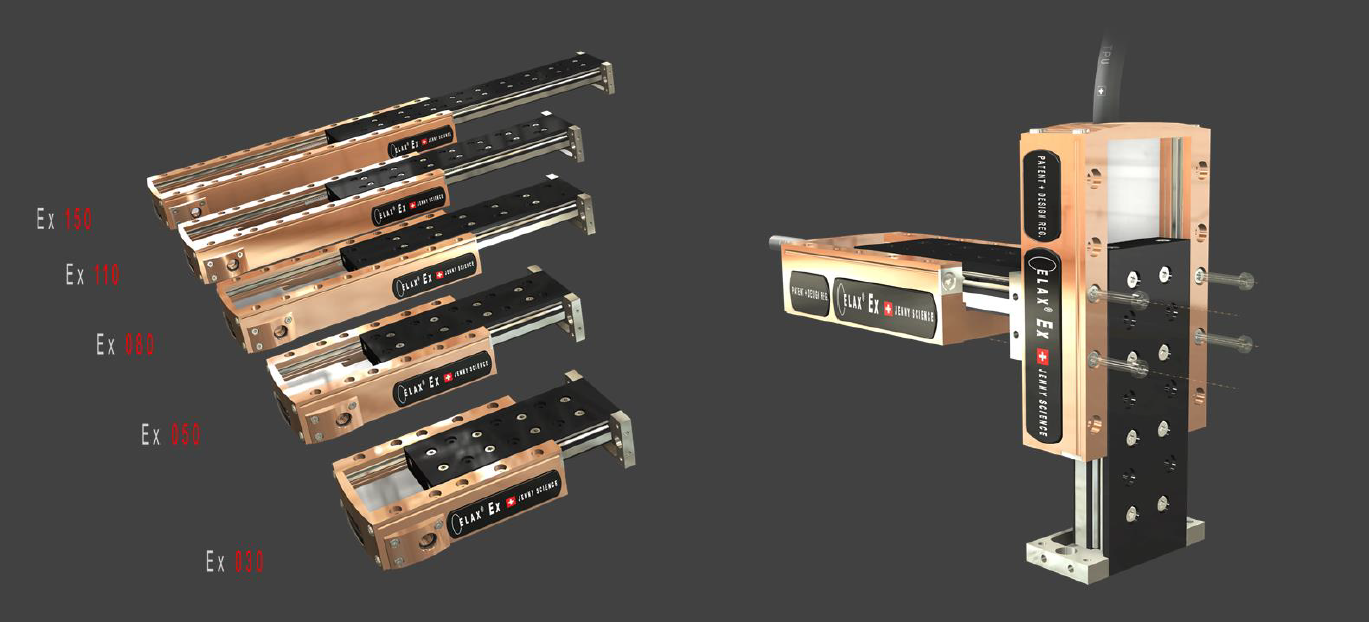

공압실린더를 대체할 ELAX

ELAX는 기존의 공압 실린더를 대체할 수 있는 제품으로써 고속, 고정밀 구동이 가능한 전기 리니어모터로

프로그래밍을 통해 조립 검사, 정밀 조정 분야에 적용이 가능합니다.



강한 내구성과 견고한 구조를 자랑하는 이 제품은 최대속도 및 적용 가능한 최대하중에서 내구성 실험을 진행한

결과 1억 사이클 이상의 구동이 가능했습니다.



통합된 케이블 타입으로 배선이 간단하고, 케이블 커넥터의 방향 전환이 손쉬우며, 수직보정장치를 이용한 Z축

사용도 가능합니다. 더불어 모든 ELAX 시리즈에는 양 끝단(전/후)에 Reference Mark 가 있어 외부 센서 없이 원점을

실행할 수 있습니다.







리니어모터 + 컨트롤러의 조화 Force Process

XENAX 제품은 서보 컨트롤러와 드라이버를 통합한 제품으로써 앞서 소개해드린 LINAX와 ELAX에 모두 적용가능한

포스프로세스(Force Process) 기술은 리니어 모터와 서보 컨트롤러의 완벽한 조화를 실현하고 있습니다.





포스 프로세스(Force Process) 는 포스캘리브레이션(Force Calibration) 이라고 불리는 모터의 모든 이동위치

포스 최적화 기능과 포스 한계치를 설정하는 포스 리미테이션(Force Limitation) 기능, 그리고 실시간 이동 위치에 따른 포스 모니터링(fore Monitoring) 기능과 포스 컨트롤(Force Control) 기능으로 구성되어 있습니다.



이 4가지 기능은 식품, 제약 포장 설비 및 의료기기, 물류자동화, 기판 테스트 설비 및 프로브 스테이션, 전극 테스트

설비, 커넥터 삽입 설비, 버틍 성능 및 수명 테스트 설비 등에서 폭넓게 활용되고 있습니다.



포스 컨트롤 기능을 이용한 힘 제어는 기존에 제품을 누르거나 밀어야 했던 부분을 힘으로 분석하고, 이를 제어할 수

있는 설비를 구성할 때 로드셀등 별도의 부품이 필요없다는 장점을 가지고 있습니다.
